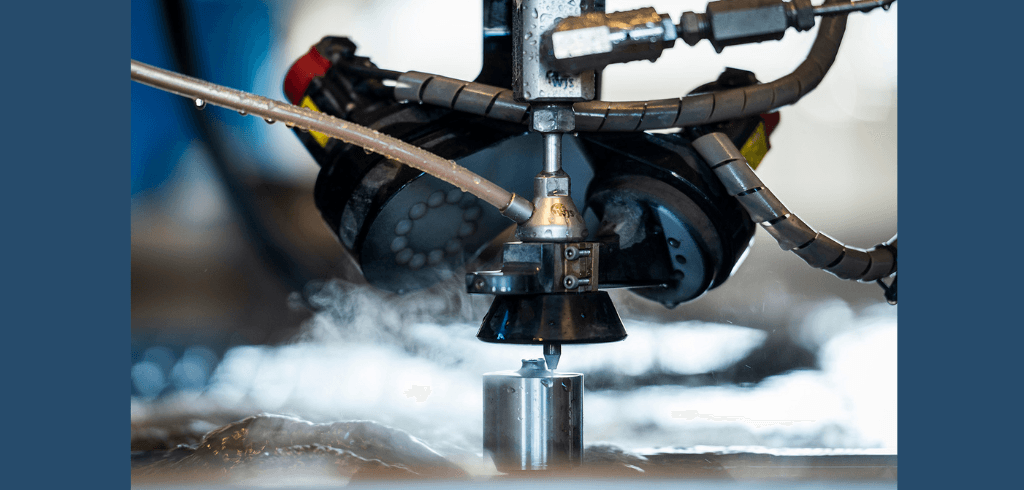

Water Jet Swedens Alphajet, som introducerades för ett par år sedan, är vinkelkompensering för vattenskärning med vinkelräta skärsnitt. Water Jet Sweden har förbättrat denna produkt och lanserar Alphajet TVL.
Alphajet TVL är den nya generationens mekatronik för vertikalt snitt. Med en design av mekatronik, en fix TCP och låg rotationspunkt krävs endast mycket små, precisa rörelser för att få ett vinkelrätt snitt. Begreppet TVL omfattar tre funktioner som kompenserar för vattenskärningsprocessens dynamik, TAC, VOC och LAG.
Snabb och enkel uppgradering
Alphajet TVL klarar både 4100 och 6200 bars vattentryck. En uppgradering från 2D till Alphajet TVL-skärverktyg inkluderar Alphajet-enheten, programvaruuppgraderingar, eventuell ny hårdvara som behövs, installation, driftsättning, prestandamätning och användarutbildning.
För att minimera driftstopp levererar Water Jet Sweden Alphajet förmonterad. Installation och driftsättning tar cirka två arbetsdagar och en dags användarutbildning.
Huvudkravet för uppgraderingen är en maskin med en 4-axlig Fanuc-CNC-styrning med Panel One. På äldre maskiner kan även styrsystemet uppgraderas.
TAC (Taper Angle Control)
TVL-funktionerna kompenserar för vattenskärnings-processens dynamik. TAC styr skärsnittets bredd på undersidan av detaljen. För att få till ett vertikalt snitt och korrekta mått behöver skärstrålen lutas i olika riktningar.
Vid snabb skärhastighet ger strålen ett koniskt snitt. Om hastigheten är långsammare ger det en bredare botten. Huruvida strålen lutar med vinkeln blir ena sidan vertikal.
VOC (Variable Offset Control)
VOC styr skärsnittets bredd på detaljens ovansida. Skärstrålen tar bort mer material när du skär med låg hastighet än när du skär med hög hastighet. För att få korrekta mått justerar VOC snittet beroende på den faktiska skärhastigheten.
LAG (Lag Control)
När man skär genom materialet får strålen en eftersläpning på undersidan i motsatt riktning mot skärriktningen. Eftersläpningen kallas LAG, denna effekt är större med en högre skärhastighet än med en låg hastighet.
Lag Control är fördröjningskompensation och innebär att skärvinkeln justeras så att frontpositionen på ovansidan är vinkelrät mot frontpositionen på undersidan.
Mekatronik är en hopskrivning av mekanik och elektronik som handlar om mötet mellan elektronik, mekanik och mjukvaruteknik.
Water Jet Sweden med huvudsäte i Ronneby har byggt vattenskärmaskiner sedan 1993. Företaget säljer sina maskiner över hela världen.
