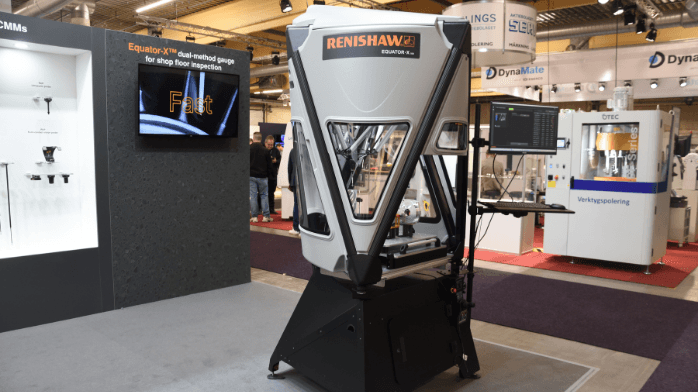

I Renishaws Equator-X 500 kan två mätmetoder utföras. Den kan dels användas som en koordinatmätmaskin (Absolute) dels som en konventionell Equator (Compare).
Equator är ett mätsystem som med skanning kontrollerar om en detalj skiljer sig från de förprogrammerade värdena på en referensdetalj. Equator är till för att placeras i produktionen och det är ett rationellt sätt att kontrollera detaljer.
Förra året introducerade Renishaw modellen Equator-X 500 som innebär unika möjligheter för ett verkstadsföretag. Maskinen möjliggör att företag kan välja den optimala mätmetoden – Absolute eller Compare – för deras specifika processutmaning, vilket i praktiken innebär att två system kan användas i en maskin.
Vid Absolute behövs ingen master, det vill säga ingenting att jämföra med, det går att mäta direkt på detaljerna. När Compare tillämpas jämförs en detalj med en referensdetalj som den mer konventionella Equatorn.
EquatorX-systemet har utvecklats för att möta utmaningarna i verkstadsmiljöer där produktvariation och frekventa designändringar kräver mätsystem som kan erbjuda snabbhet, flexibilitet och användarvänlighet för att hålla jämna steg med bearbetningskapaciteten.
De viktigaste fördelarna inkluderar ökad genomströmning genom höghastighetsmätning som ökar inspektionskapaciteten; fullt spårbar verifiering av delar i processen direkt på verkstadsgolvet, vilket möjliggör kontinuerlig validering av tillverkningsprocessen; samt flexibiliteten att välja den optimala mätmetoden för varje applikation med en och samma enhet.
Equator-X 500 har en struktur med separata ramar för drivning och mätteknik. Höghastighetsrörelser uppnås utan att kompromissa med mätprestandan tack vare designfunktioner som mätstag i kolfiber, linjärmotorer och den industristandardiserade SP25M-skanningsproben.
Systemet kan användas som en fristående enhet på verkstadsgolvet eller integreras i en fullt automatiserad cell, vilket ger oöverträffad flexibilitet att anpassa sig till föränderliga krav och varierande förhållanden i verkstadsmiljön.
Den standardiserade programvaruplattformen för det nya Equator-X 500-systemet innehåller ett intuitivt och funktionsrikt operatörsgränssnitt i kombination med Renishaws senaste mätteknikapplikationer i MODUS IM.
Den stora uppsättningen av programvaruverktyg innebär användarvänlighet och bra prestanda för programmeringar, rapportering och drift.
