Trumpf har utvecklat en ny kombinerad stans- och laserskärmaskin som är ingenting annat än en produktionscell. TruMatic 5000 heter den nya maskinen som introducerades på mässan BlechExpo.
I oktober arrangerade Trumpf en digital presskonferens om TruMatic 5000. Verkstadstidningen deltog på presskonferensen där Stephan Mayer, vd för verktygsmaskiner på Trumpf GmbH, medverkade. Han inledde med att lyfta fram Trumpfs FoU-avdelning.
–Det har tagit några år att utveckla TruMatic 5000. Arbetet har skett under en pandemi där medarbetare bland annat har arbetat hemifrån, utöver det har världen haft en leveranskris där specifika detaljer var svåra att få tag på. Så jag är mycket tacksam och vill tacka vår FoU-avdelning för att vi har TruMatic 5000 färdig till mässan BlechExpo som genomförs i Stuttgart.
TruMatic 5000 är en helautomatiserad produktionscell där Trumpfs automatiserade hanteringsutrustning Sheetmaster (inlastning av råämnen och utlastning av detaljer) ingår.
–Med TruMatic 5000 öppnar vi för en helt ny typ av automation i och med att vår nya SheetMaster sorterar detaljer på ett mycket rationellt sätt, säger Stephan Mayer.
SheetMastern kan hämta ut detaljer i X-led och sortera detaljer i Y-led på en pall. Allt sker utan att en operatör behöver vara inblandad.

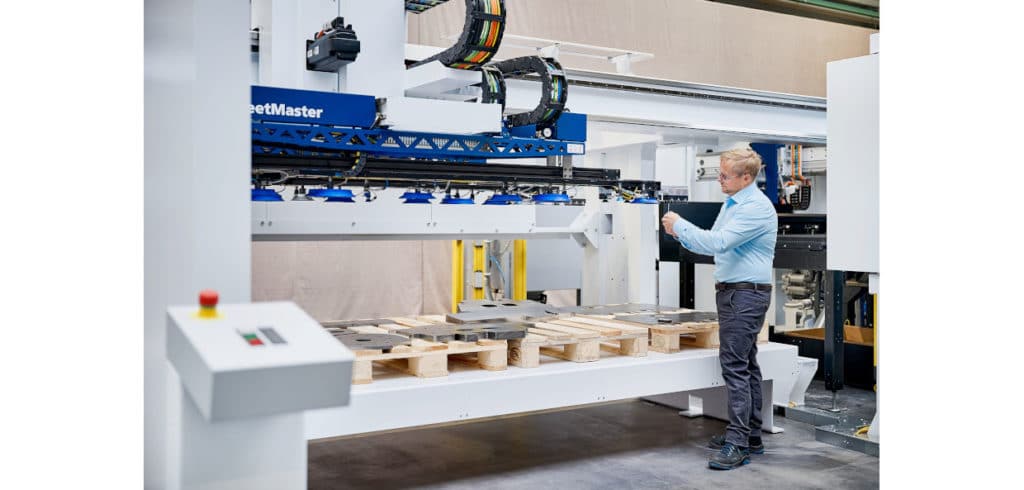

TruMatic 5000 ska köras i flera skift och inte enbart under dagtid. Trumpfs nya SheetMaster möjliggör ett helt automatiserat materialflöde i produktionscellen, allt från in–/utlastning till att ta bort färdiga detaljer. Det är möjligt tack vare de nya SheetMaster-teknologin, som använder gripdon för att hantera detaljer i cellen. Sugkopparna på gripdonen övervakas av sensorer och kan aktiveras individuellt.

Foto: Trumpf
Detta gör gripardriften ännu mer flexibel, påskyndar hanteringen av ett arbetsstycke och sparar värdefull tid, speciellt vid produktion av kortare serier. Dessutom kan SheetMaster anslutas till ett automatiserat Stopa-lagringssystem som automatiskt förser cellen med råmaterial, en ”fabrik” i fabriken med andra ord.
Ytterligare fördelar med den nya SheetMastern som inkluderar dess förmåga att mata ut skurna och stansade delar från tillverkningscellen.
Detaljer kan sedan transporteras direkt till nästa steg i processen, såsom bockning, gradning eller slipning. Detta minskar den icke-produktiva tiden och ökar effektiviteten på verkstadsgolvet.
TruMatic 5000 är utrustad med Trumpfs fiberlaser TruFiber med en maxeffekt på sex kW, för att maximera produktiviteten. Den kraftiga lasern innebär att det går snabbt att skära ut plåtdetaljer och man kan säga att stansning och laserskärning harmoniseras i TruMatic 5000. Vanligtvis används en kombinerad stans- och laserskärmaskin framför allt för att stansa hål, göra omformningar, gängningar, med mera, därefter skärs sedan ytterkonturerna.
Kombimaskinen levereras med en fallande dyna som förhindrar att detaljer repas under stansningsprocessen.
Stanshuvudet på TruMatic 5000 är utrustat med Trumpfs patenterade elektriska drivning Delta Drive, som använder cirka 30 procent mindre energi jämfört med de kombimaskiner som har hydraulisk drivning på stanshuvudet. Med konceptet Delta Drive rör sig plåten endast i X-led, medan stans- och skärhuvudet rör sig i Y-led.
Maximal produktivitet för små batchstorlekar
TruMatic 5000 är också utrustad med verktygsväxlaren ToolMaster där upp till 90 olika verktygskassetter kan växlas automatiskt mellan flera stans- och formningsverktyg.
ToolMaster gör det möjligt för användare att producera små, högblandade partier av detaljer utan att manuellt behöva ändra i verktygsordningen. Dessutom ingår en automatisk munstycksväxlare med munstycksinspektionsfunktion. Detta förhindrar oplanerade stopp under natten, till exempel på grund av ett skadat munstycke.
Enligt Trumpf är TruMatic 5000 en maskin för företag som genom automatisering är angelägna om att öka sin produktivitet än mer. Kombimaskinen passar för produktion av detaljer till många branscher, till exempel för produkter till industrikök. Typiska användningsområden är industrikök, styrskåpstillverkning och möbelindustrin.
Trumpf har en gedigen erfarenhet av kombinerade stans- och laserskärmaskiner som de har tillverkat under ett par decennier. En kombinerad stans– och laserskärmaskinen är en flexibel maskintyp som ger många fördelar.
I Kombimaskinen förenas snabbheten som stansningen ger samtidigt som den klarar av att laserskära komplicerade strukturer, och det utan att man behöver byta maskin för för att färdigställa detaljer.
Att kunna utföra flera efterföljande moment i en och samma uppspänning innebär stora tidsbesparingar när det gäller produktionen.

Trumpf, som i år fyller 100 år, är ett familjeägt företag med över 18 000 anställda. Företaget satsar runt 10 procent (reds. anm) av sin omsättning på forskning och utveckling. Räkenskapsåret 2022/23 var omsättningen 5,4 miljarder euro.
–Vi tänker långsiktigt även när tiderna är lite sämre, säger Stephan Mayer.
Det innebär att Trumpf är innovativa i såväl låg- som högkonjunktur.
BlechExpo genomfördes mellan 7–10 november. I nr 12 kan du läsa en artikel om denna mässa.
Fakta Trumpf
Trumpf GmbH är en av de ledande tillverkarna i världen av maskiner och utrustningar för plåtbearbetning. Under räkenskapsåret 2022/23 hade Trumpf cirka 18 350 anställda och omsatte runt 5,4 miljarder euro. Med över 90 dotterbolag är Trumpf representerade i nästan alla europeiska länder samt i Nordamerika, Sydamerika och Asien. Trumpf har produktionsanläggningar i Tyskland, Frankrike, Storbritannien, Italien, Österrike, Schweiz, Polen, Tjeckien, USA, Mexiko och Kina.
Trumpf har sitt huvudkontor i Ditzingen strax utanför Stuttgart. Dotterbolaget Trumpf Maskin ligger i Alingsås.
