Den ledande mässan i Europa, när det gäller maskiner och utrustning för säkerställande av kvalité, är Control som årligen genomförs i Stuttgart. Mellan 9–12 maj genomförs Control 2023, alla ledande företag inom mätbranschen deltar.
Mätning har idag en stor betydelse inom produktionen och växer allteftersom efterfrågan på avancerade komponenter inom verkstadsindustrin ökar. För att säkerställa att komponenterna uppfyller kvalitetskraven måste man mäta.
Den som vill studera mätning brukar resa till Control som genomförs årligen i Stuttgart. På denna mässa demonstreras den senaste tekniken när det gäller koordinatmätmaskiner, probar, programvara, optiska- och visionmätsystem, hårdhetsprovare och formmätinstrument, mätarmar, automatiserad mätning, med mera.
Under de fyra dagarna i Stuttgart kommer det att demonstreras en hel del exempel på hur mätning direkt i produktionen kan gå till. Det finns flera fördelar med att utföra mätning direkt i produktionen. I och med att en mätmaskin står direkt i produktionen kan en maskinoperatör göra förstabitskontrollen i anslutning till bearbetningen.
Med mätmaskinen behöver en maskinoperatör inte gå till ett mätrum för att kontrollera detaljer, vilket sparar mycket tid. Det kan också vara mycket hög beläggning i mätrummet där cnc-operatören, i sämsta fall, får ett svar angående förstabiten dagen efter. Att mäta direkt i produktionen innebär tidsbesparingar.
De flesta stora tillverkarna har mätmaskiner där mätning direkt i produktionen kan utföras.
På mässan kommer även CT-maskiner att demonstreras.
CT står för Computer Tomography och det är 3D-mätning med röntgen. Den stora fördelen med datortomografi och röntgen är att det går att titta rakt igenom en detalj. Det behöver nödvändigtvis inte enbart vara ytan som kan mätas, allt kan mätas, också mycket svåra geometrier inne i en detalj.
Med datortomografi kan mätning som annars är omöjligt att mäta, till exempel invändigt i detaljer/produkter, utföras. Med CT kan mycket komplexa detaljer mätas och det med lika hög noggrannhet som i konventionella koordinatmätmaskiner.
CT-tekniken kan användas för mätning av sammansatta komponenter som kan bestå av flera delar. Fördelen är att man inte behöver demontera eller tudela dessa detaljer för att kunna utföra mätning.
En av flera utställare som demonstrerar datortomografi är tyska Wenzel. I deras monter demonstreras två maskiner, bland annat exaCT S. Mätmaskinen har utvecklats som en ideal lösning för volymmätning av små detaljer.
ExaCT S är en desktop-modell och kan till exempel placeras på ett bord och därmed erbjuda högsta prestanda på en mycket liten yta.

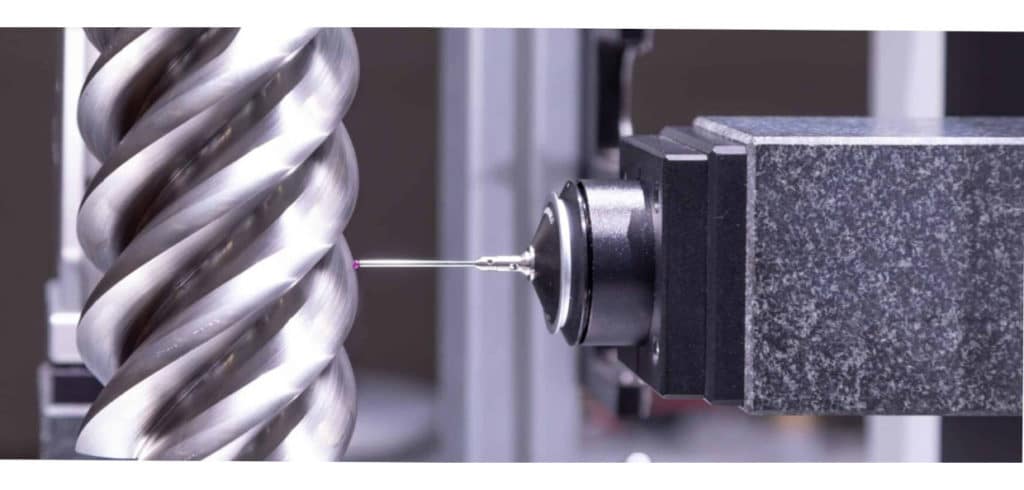

Revo är en av Renishaws många produkter för avancerad mätning. På Control visas Revo dels i Renishaws monter dels i flera andra montrar. Revo är ett femaxligt mätsystem med ett indexerbart mäthuvud och en integrerad prob som skannar med hög prestanda.
För sex år sedan (reds anm) lanserades Revo 2 som genererar oerhört mycket data på kort tid. Med Revo 2 har koordinatmätningen och ytjämnhetsmätningen integrerats i en och samma maskin, och i ett och samma moment då mäthuvudet har en tillhörande ytjämnhetsmodul (som växlas in).
Med mäthuvudet sparas tid och därmed också pengar. Exempel på produkter/komponenter som kan mätas med Revo 2 är cylinderblock, topplock och vevaxlar.
Foto: Per Sjögren
Revo 2 kan användas för både skanning och taktil mätning. Probsystemet kan utföra mätning med mycket hög noggrannhet och det går snabbt.
Revo 2 kan användas för mätning av till exempel detaljer för fordonsindustrin, samt för mätning av propellerblad. 3D-ytor och komplexa 3D-geometrier kan skannas mycket snabbt.
En användare har stor nytta av Revo 2 i och med dess flexibilitet där det är helt fri indexering. Det går nämligen att ställa/rotera mäthuvudet med skaft och mätspets i vilken indexvinkel som man önskar. Det programmeras i styrsystemet.
Revo 2 är ett alternativ till att använda en koordinatmätmaskin för mätning av geometriska mått och därefter behöva flytta komponenter till en ytjämnhetsmaskin eller station för att mäta ytor. Det blir många manuella handgrepp och lyft med det förfarandet, vilket man med Revo 2 undviker i och med att allting är i en och samma process.
