Större införselspel och längre livslängd
RINGSPANN presenterar nya 15° spännbrickor till sina flänschuckar och flänsdorn. Det unika är deras spännoggrannhet på bara 10 µm med ett Delta-D på minst 0,7 mm. Den homogena anspänningen skyddar den bearbetade detaljens ytor och gör flänschuckar och flänsdorn mycket väl lämpade för bearbetning av tunnväggiga, deformationskänsliga precisionsdetaljer.
RINGSPANN:s LAFF-serie av flänschuckar och LBDF-serie av flänsdornar har varit ledande inom metallbearbetning i många år. Överallt där cylindriska arbetsstycken måste centreras och spännas på inner- eller ytterdiametern garanterar RINGSPANN:s chuckar ett utmärkt resultat.

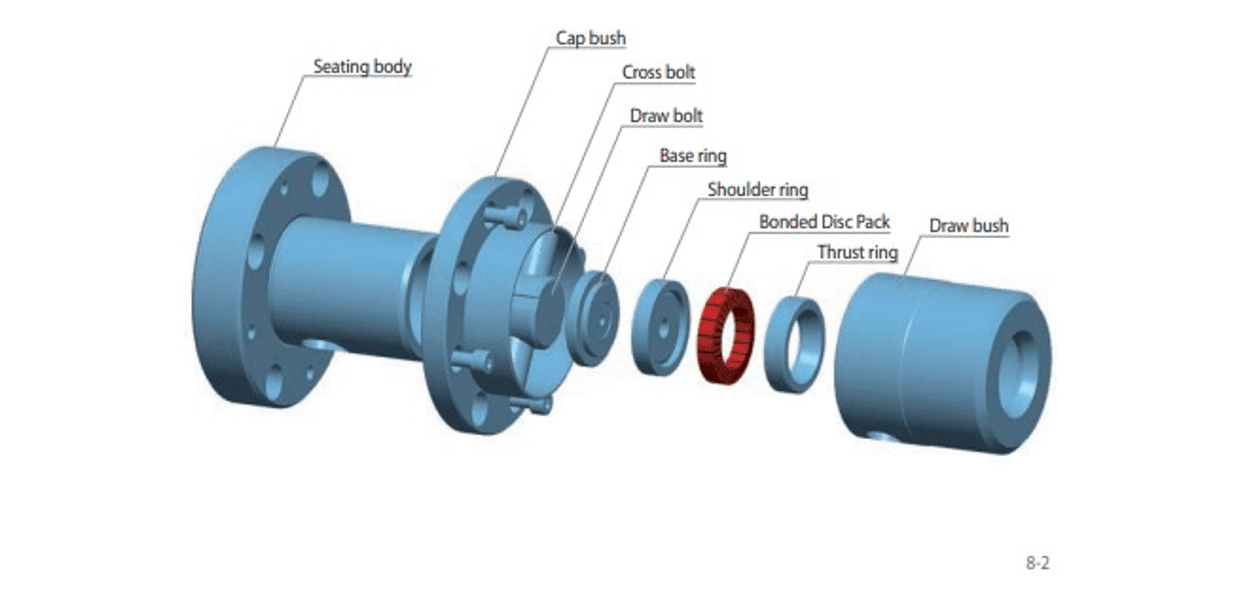

Kärnan i flänschuckarna och dornen är RINGSPANN-spännbrickorna. Brickorna kombineras till cirkelformade spännblock som kan variera i tjocklek från 4,0 till 20 mm beroende på antalet brickor.
Spännblockens storlek anpassas efter den specifika spänndiametern som krävs för att kunna bearbeta arbetsstycket. Standardstorlekarna sträcker sig upp till 170 mm spänndiameter för chuckar och 200 mm spänndiameter för dorn.
Mer komfort vid laddning av maskin
Spännbrickorna uppfyller höga kvalitetskrav för precisionsuppspänning och är användbara vid en rad bearbetningsmetoder såsom fräsning, svarvning, borrning, slipning och balansering. Hittills har LAFF flänschuckar och LBDF flänsdorn använt standardspännbrickor med en konvinkel på 9°, vilka har levererat verklig rundnoggrannhet på 10 µm med ett Delta-D på 0,15 mm.
RINGSPANN har beslutat att vidareutveckla sina spännbrickor med målet att behålla den höga rundnoggrannheten på 10 µm samtidigt som de ökar införselspelet. Resultatet av denna utveckling är två nya spännbrickserier (LHF och LID) och kompletta brickpaket med en konvinkel på 15°, vilka också kan upprätthålla den verkliga rundnoggrannheten på 10 µm.
Dessa nya brickor möjliggör en spännrörelse som är ungefär fyra gånger större än tidigare och resulterar i ett Delta-D på 0,7-1,0 mm enligt RINGSPANN:s rapport.
Pressmeddelande från GJS Verktyg
Faktaruta 1
Skonsam fastspänning av känsliga arbetsstycken
Utrustad med de nya optimerade 15° spännbrickorna, finns nu de nya LHFF-flänschuckarna och nya LIDF-flänsdornar anpassade för bearbetning med mycket höga krav. Spännbrickorna ger en hög precision vid centrering, inriktning och fastspänning av cylindriska arbetsstycken vars inre och yttre ytor redan är förbearbetade.

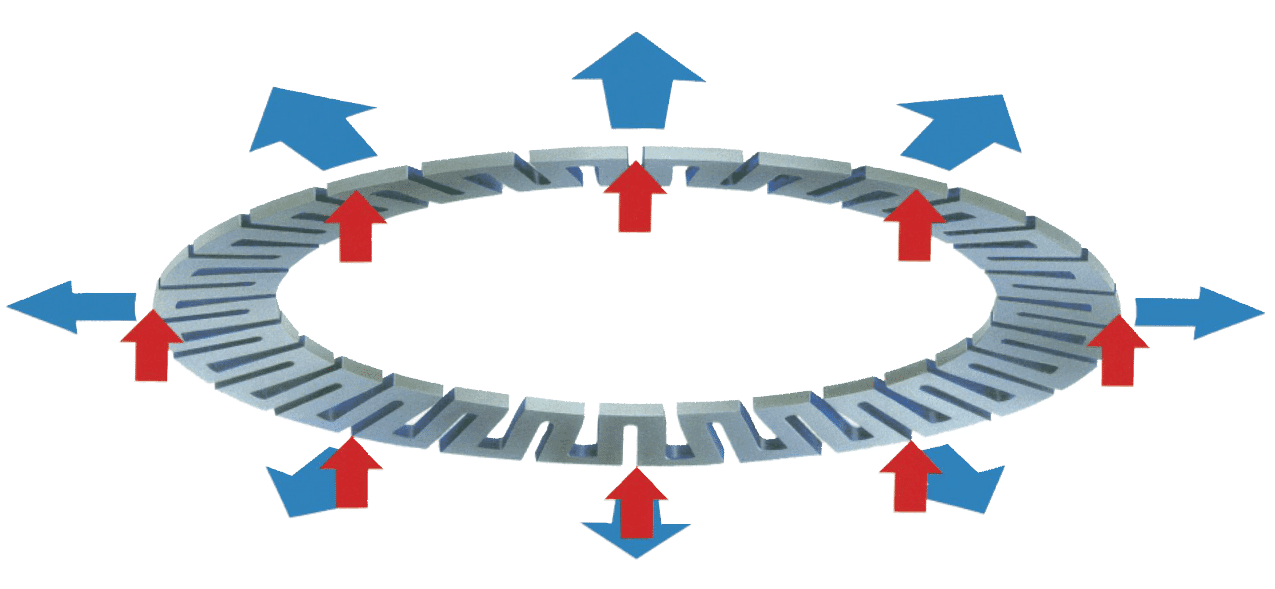

Tack vare den noggranna cirkulära expansionen av de koniska spännbrickorna så överförs alltid vridmomentet till arbetsstycket med en allsidig uniform tryckkraft. Den homogena anspänningen påp 360° skyddar komponentens ytor och gör att våra LHFF-flänschuckar och LIDF-flänsdorn är väl lämpade för bearbetning av tunnväggiga, deformationskänsliga precisionskomponenter.
Den tillåtna diameter toleransen för dessa spännverktyg sträcker sig upp till IT13, och för de flesta storlekar även upp till IT14.
