Under Mitutoyo Scandinavias öppna hus demonstrerades det gott om mätutrustningar, två av dem var Surftest SJ-220 och QuantuMike generation 2. Utöver det genomfördes också föreläsningar om automatiserad mätning.
Japanska Mitutoyo är en av de ledande tillverkarna i världen av maskiner och utrustningar för mätning. I Upplands Väsby, 25 km norr om Stockholm, ligger dotterbolaget Mitutoyo Scandinavia. Under två dagar i mars arrangerade Mitutoyo öppet hus och visade vad de kan erbjuda kunder inom mätning.
Fokus under eventet var på den smarta fabriken och hur effektivare mätning kan uppnås. I utställningshallen visades ytjämnhetsmätaren Surftest SJ-220 som introducerades i början av 2025. Ytjämnhetsmätaren erbjuder en användarvänlig design som gör den enkel att använda i alla miljöer, utan att kompromissa med noggrannhet och precision.
Surftest SJ-220 är kompakt, batteridriven och den är portabel vilket gör den perfekt för mätningar ute i produktionen. Dessutom är enheten utformad för att vara globalt tillgänglig med stöd för 25 språk, däribland svenska.
Surftest SJ-220 är ett genombrott inom precisionsmätteknik, designad för att ge oöverträffad användarvänlighet, mångsidig funktionalitet och sömlös kompatibilitet.
–Surftest SJ-220 har pekskärm och den är kompatibel med den nya ISO-standarden 21920, säger Thomas Hiärne, produktansvarig handmätdon på Mitutoyo Scandinavia.
Foto: Per Sjögren
Han understryker att det är en riktig pekskärm på Surftest SJ-220. Det är en 2,8-tums färg-LCD-pekskärm som är enkel att navigera.
–Man kan till exempel svajpa.
Den är av samma typ som på en nyare mobiltelefon så att användaren snabbt kan svepa igenom menyer, medan funktionen för mätning med ett enda tryck förenklar testprocessen och levererar snabbare resultat.
Thomas Hiärne lyfter också fram den trådlösa kommunikationen i Surftest SJ-220.
–Det är tvåvägskommunikation, vilket är helt nytt. Man kan styra maskinen från en dator eller en mobiltelefon om man så vill. Till exempel kan man då få ut ett mätdataprotokoll.
Det är en stor fördel för användarvänligheten och möjliggör för användare att utföra justeringar i realtid och överföra data omedelbart, vilket effektiviserar hela processen.
För 17 år sedan introducerade Mitutoyo den mycket snabba mikrometern QuantuMike som har 2 mm per varv i stigning. En mer traditionell mikrometer har en halv mm per varv i stigning.
–Med andra ord är det fyra gånger så hög hastighet i en QuantuMike och det med bibehållen precision och lika bra som vanlig digital mikrometer, säger Thomas Hiärne.
–Samtidigt ställer det fyra gånger så höga krav på detektorn.
Man måste ha fyra gånger så hög delning på detektorn. Spindeln, det vill säga den mätande gängan, är extremt noggrant tillverkad.
Under slutet av förra året lanserades QuantuMike generation 2 som också har 2 mm per varv i stigning. Generation 2 är mindre, smidigare och har fler inbyggda funktioner jämfört med första generationen.
–Generation 2 har bland annat en kollisionsvarning. Om man går för fort in och mäter då börjar det blinka på displayen, operatören får då backa och mäta om. På det sättet arbetar man bort operatörspåverkan. Funktionen kan slås av om man så önskar, den måste inte vara på, säger Thomas Hiärne.
–Det finns även en toleranslägesvisare som markerar om detaljen ligger inom toleranskraven.
Operatören skriver in ett toleranskrav, kanske 2 tiondels mm tolerans. På den tydliga digitala displayen på QuantuMike 2 visas en cirkel om detaljen ligger inom toleranskraven. Displayen har en mycket bra läsbarhet vilket bland annat minskar risken för mänskliga fel.
QuantuMike 2 erbjuder en upplösning på 0,001 mm och hög repeterbarhet vilket innebär att den passar mycket bra för precisionsmätning.
Här är fler fakta om QuantuMike 2 – planhet 0,3 µm och noggrannhet +- 1µm enligt EN ISO 3611 J och en mycket lång batteritid (2 år).

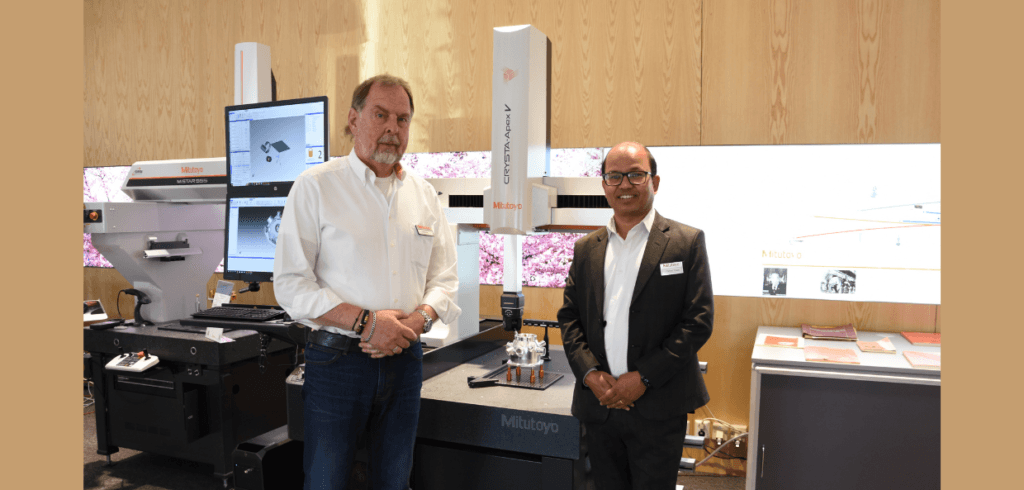

Flera koordinatmätmaskiner demonstrerades. Två av dem var Crysta-APEX V som är avancerade koordinatmätmaskiner designade för mätning med hög precision. Mätmaskinerna inom V-serien finns i en mängd olika storlekar, från 500x400x400 mm ända upp till 2000x4000x1600 mm mätområde.
Crysta-APEX V är utrustad med temperaturkompensation och utför mätning mellan 16–26°C med bibehållen noggrannhet.
Crysta-APEX V styrs med Mitutoyos egen programvara MCOSMOS som kan kompletteras med ett flertal moduler, beroende på ändamålet. Till exempel MiCAT Planner som skapar mätprogram utifrån CAD-data vilket sparar mycket tid i programmering.
Öppna huset gästades av Pralhad Thapa som är chef för Business Solution Support Group på Mitutoyo Europe GmbH. Han höll föredrag om automatiserad mätning med hjälp av SmartMeasure-AL och Space4win.
–Efterfrågan på fabriksautomation och produkter för digitalisering ökar. Det finns flera anledningar till att industriföretag i Europa automatiserar mätningen bland annat på grund av brist på kvalificerad arbetskraft. Med Mitutoyo SmartMeasure-AL vill vi hjälpa våra kunder att övervinna dessa utmaningar och bidra till ökad produktivitet och kvalitet, sa han bland annat.
SmartMeasure-AL är en automationslösning med robotmatning och utformat för att fungera sömlöst på Mitutoyos mätmaskiner. Det är ett innovativt system som revolutionerar industriella mätprocesser genom att leverera precision, tillförlitlighet och full automation.
Space4win är en programvara som bland annat används för verktygskompensering genom att detaljen mäts och mätdata används för att korrigera verktygen i verktygsmaskinen. Med Mitutoyos Space4win skapas förutsättningar för en helt automatiserad produktionscell.
Mitutoyo Scandinavia är ett av de större dotterbolagen inom Mitutoyo Europe. Förutom Sverige har bolaget i Upplands Väsby även hand om Norge, Finland och Island.
