Med Blum Novotests mjukvara FormControl X kan ett företag uppnå stora tidsförtjänster. Med denna mjukvara kan stilleståndstider i en verktygsmaskin minimeras, eventuella fel på en detalj upptäcks tidigt och åtgärdas direkt. FormControl X kan även integreras i automationslösningar.
–FormControl X möjliggör fullständig övervakning av bearbetningsprocessen i en verktygsmaskin, säger Lars Strungat, vd för dotterbolaget Blum Novotest AB.
Blum-Novotest GmbH är en av de ledande tillverkarna i Europa när det gäller system för mätning av komponenter och verktyg i CNC maskiner. I sitt produktsortiment har det tyska företaget bland annat mätprobar för detalj- och verktygsinmätning.
Lasermätning möjliggör snabba och avancerade mätuppgifter som förslitningsmätning, konturmätning av verktyg samt differentierade mät-strategier för tre och fem-axliga maskiner. Dessutom har man möjlighet att mäta vibrationer och kast i spindeln för att i tid upptäcka eventuella problem i spindeln.
Alla Blums komponenter är konstruerade för den krävande miljön inuti CNC maskiner.
Sedan 2023 kan Blum Novotest även erbjuda sina kunder mjukvaran FormControl X.
–Tack vare FormControl X kan ett företag utan allt för stora investeringar snabbt verifiera kritiska mått på detaljer i verktygsmaskinen, säger Lars Strungat.

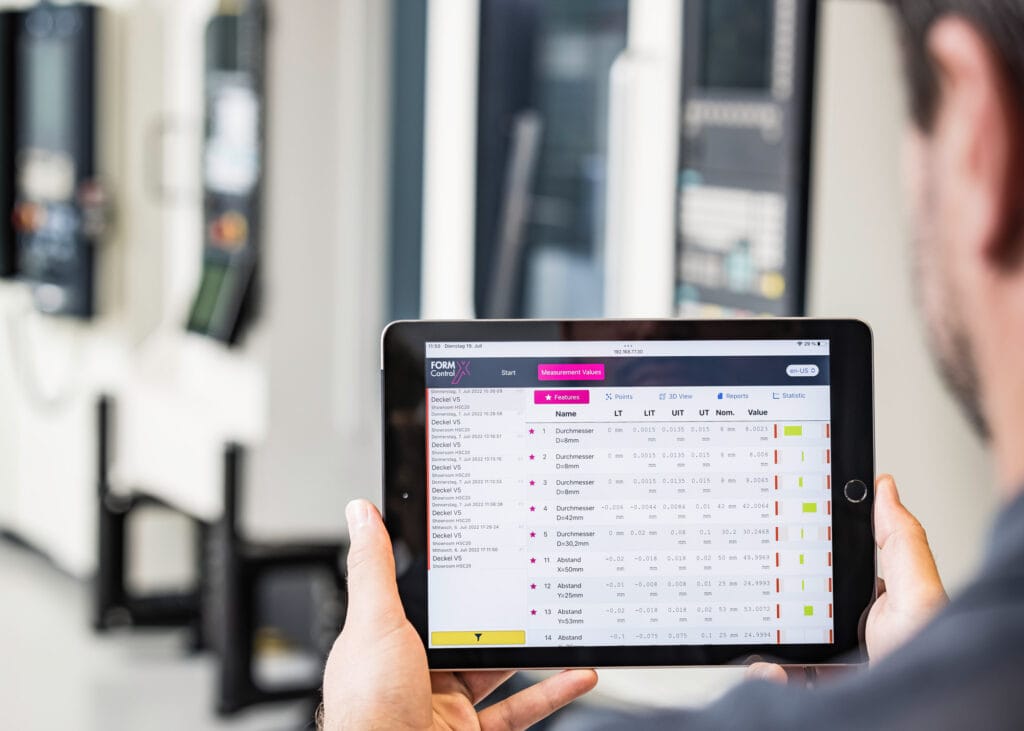

FormControl X är en avancerad serverbaserad kraftfull mjukvara för offline–programmering av avancerade mätprogram i CAD-miljö. Detta inkluderar kollisionskontroll samt simulering av hela mätförloppet. Därefter tar FormControl X över maskinens styrsystem för att utföra mätningar som sedan sammanställs i ett mätprotokoll som kan anpassas efter kundbehov.
Detta resulterar i att den som använder denna mjukvara inte behöver stanna verktygsmaskinen för att göra en manuell mätning av en detalj i en mätmaskin intill maskinen eller i ett mätrum.
–FormControl X är framtagen för Blum Novotests spindelprobar dock kan man även använda mjukvaran ihop med andra varumärken, säger Lars Strungat.
FormControl X är en vidareutveckling av FormControl som lanserades för många år sedan.
–FormControl har utvecklats för att hjälpa kunder som tillverkar stora detaljer till exempel formverktyg eller detaljer där det finns krav på höga och extremt tajta toleranser, säger Lars Strungat.
Det handlar om kunder som inte vill ta en detalj från verktygsmaskinen och flytta den till mätrummet för att kvalitetssäkra detaljen. När mätningen är utförd måste detaljen flyttas tillbaka till maskinen och spännas upp igen. Det tar tid som dessa kunder vill eliminera.
Mjukvaran är till för maskinintegrerad mätning, designad för att övervaka, dokumentera och automatisera kvalitetskontrollen samt styra bearbetningsprocesser utifrån mätdata.
–Med FormControl X kan en styrd verktygsmaskin även användas som en mätmaskin, säger Lars Strungat.
FormControl körs som en PC-baserad lösning med modern klient-server-struktur. Det möjliggör bland annat delning av mätdata och jobb mellan flera maskiner, hantera projekt centralt via servern men även att kunna presentera resultat i webbläsaren på valfri enhet.
Det är enkelt att programmera och mätningen utförs snabbt i kombination med Blums probar.
–CNC-maskinen agerar som en mätmaskin och genomför mätningen därefter skickas ett färdigt mätprotokoll tillbaka till din dator.
FormControl X kan integreras i automationslösningar vilket inte var möjligt med FormControl. Mjukvaran kan användas i såväl storserieproduktion samt mindre serier eller enstycks-tillverkning. Mätprotokoll sparas efter kundens önskemål som en fil som till exempel PDF eller CSV. Om en detalj ligger utanför toleranskraven kan kunden välja att automatiskt kompensera verktyget, byta till systerverktyg eller att helt och hållet avstanna produktionen automatiskt.
FormControl X har en smart uppriktningsfunktion. Funktionen mäter av det aktuella arbetsstyckets position direkt efter fastspänningen, och justerar automatiskt referenspunkterna för bearbetningsprogrammet till arbetsstyckets optimala position. Det möjliggör även säker produktion i cellen.
Blum Novotest AB kommer att demonstrera FormControl X under mässan Elmia Verktygsmaskiner som genomförs i Jönköping i maj. Förutom att visa mjukvaran på en dataskärm hoppas man på Blum Novotest att även kunna ha en verktygsmaskin utrustad med FormControl X i montern.
