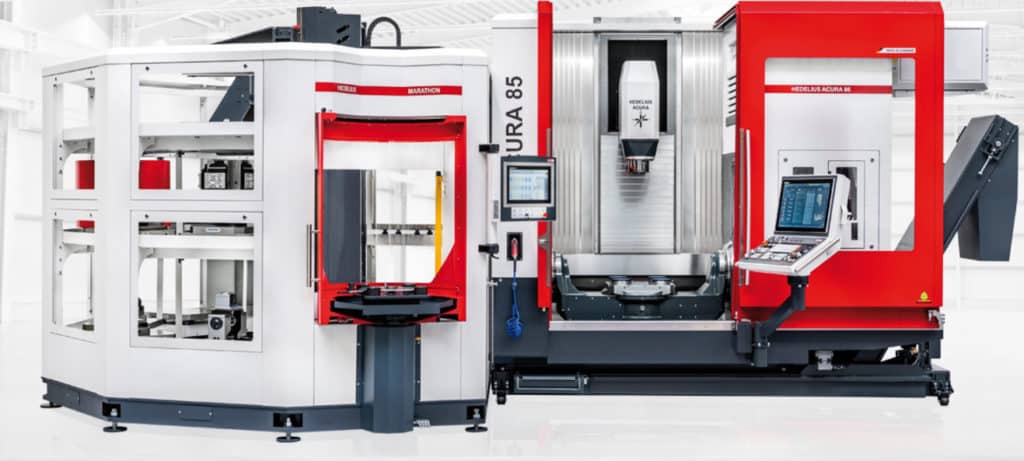

    Hedelius Acura 85 kan med fördel automatiseras, till exempel med Hedelius palettmagasin Marathon SR518 som hanterar paletter upp till 500x500 mm och har plats för 18 paletter. Foto: Hermle

    Hög nyttjandegrad och flexibilitet i en automatiserad verktygsmaskin

    2024-04-05
    Dela
    Facebook LinkedIn E-post

    Genom att integrera en verktygsmaskin med någon form av automation rationaliseras produktionen än mer. Nedan presenterar vi ett par exempel, ett axplock, av de automationslösningar som finns på marknaden.

    Hermle, som representeras av Index Nordic, är en stor tillverkare av femaxliga fleroperationsmaskiner. I en Hermle kan tuff bearbetning utföras med goda resultat utan att man behöver dra ned på skärhastigheterna. Företaget tillverkar även automationsprodukter som RS 05–2 robot system. RS 05–2 är en mångsidig lösning som ger ett företag hög produktivitet. Automationslösningen, som är perfekt för lite mindre detaljer, har ett smart hanteringssystem med ett stort utbud av lagringsalternativ. Integrerad i RS 05–2 är en sexaxlig robot som hanterar vikter upp till tio kg.

    Tillvägagångssättet i RS 05–2 går till på följande sätt: i fronten laddar operatören in matriser genom att skjuta in dem i systemet, det finns fyra matrisplatser. En matris är som en ”byrålåda” och fylld med ämnen som är placerade i rader, man kan likna det vid ”schackpjäser”.

    Inne i RS 05–2 hanterar roboten matriserna, placerar dem i olika fack i väntan på att ämnena ska bearbetas. Roboten betjänar också fleroperationsmaskinen. Vid en centreringsstation fixerar roboten ämnen så att de har nollpunkten när de spänns fast i skruvstycket.

    Den femaxliga fleroperationsmaskinen Hermle C 22 U ihop med automationsprodukten RS 05–2 innebär hög produktivitet. Foto: Hermle
    Den femaxliga fleroperationsmaskinen Hermle C 22 U ihop med automationsprodukten RS 05–2 innebär hög produktivitet.
    Foto: Hermle

    Hedelius, som i Sverige representeras av MaskinFransson, har flera femaxliga fleroperationsmaskiner som Acura 85. Maskinen hanterar arbetsstycken upp till 850 millimeter i diameter och med en vikt på upp till 1000 kg. X/Y/Z i Acura 85 är 900×850/600×700 mm, matningshastigheter för samma axlar är 40/40/40 meter per minut. I en Acura 85 kan mycket kraftig bearbetning utföras. Maskinen kan utrustas med spindlar där den minsta har en maxeffekt på 22 kW och den största på 50 kW. I standardutförande kan Acura 85 fås med ett verktygsmagasin på 65 eller 80 platser.

    Hedelius Acura 85 kan med fördel automatiseras, till exempel med Hedelius palettmagasin Marathon SR518 som hanterar paletter upp till 500×500 mm och har plats för 18 paletter.
    Acura kan även utrustas med Hedelius Standby som är ett extra verktygsmagasin. När produktion utförs i en fleroperationsmaskin integrerad med ett palettsystem behövs många verktyg för att tillverkningen ska bli så effektiv som möjligt. Standbymagasinet kan ha plats för 344 verktygsplatser.

    Hedelius automationslösning kan beskrivas som en ”fabrik” i fabriken där produktion utförs under dygnets alla timmar. På kvällar och nätter kan till exempel obemannad produktion utföras.

    Stenbergs har sålt en hel del av Okumas 2SP-serie. En av dem är 2SP–2500H som är en högproduktiv maskinenhet med två bearbetningsutrymmen, två spindlar och två revolvrar samt en portalrobot som laddar och plundrar spindlarna. Det är en mycket produktiv maskinlösning där detaljer snabbt kan färdigställas. Okumasvarven har två framåtvända tvillingspindlar, det är en vänster- och en högerspindel. Till var och en av spindlarna finns en revolver, maskinen har alltså två separata bearbetningsutrymmen. Portalroboten OGL (Okuma Gantry Loader) betjänar de båda spindlarna.

    2SP–2500H är en högproduktiv maskinenhet med två bearbetningsutrymmen, två spindlar och två revolvrar samt en portalrobot som laddar och plundrar spindlarna. Foto: Okuma
    2SP–2500H är en högproduktiv maskinenhet med två bearbetningsutrymmen, två spindlar och två revolvrar samt en portalrobot som laddar och plundrar spindlarna. Foto: Okuma

    2SP–2500H ger en kraftig effektivitetsökning av produktionsprocessen för ett verkstadsföretag som vill stärka sin konkurrenskraft. Maskintypen möjliggör en mycket snabb hantering under produktionen, utöver det kan detaljer tillverkas med korta cykeltider.

    Produktionen i 2SP–2500H står aldrig still för att vänta på portalen. Understiger inte bearbetningstiden i maskinen 20 sekunder får portalen i stället vänta på att bearbetningen är klar.
    Genom att utrusta en av spindlarna med drivna verktyg kan även fräsning utföras i en 2SP-2500H. I stället för att först bearbeta i en svarv och sedan i en fräsmaskin för att göra detaljer färdiga, använder man i stället en 2SP–2500H.

    Maskinen kan automatiseras på fler sätt, bland annat genom att integrera en inbana, för ingående detaljer och en utbana för färdiga detaljer.
