Mätning är oerhört viktigt och integreras alltmer i produktionen. En betydande tillverkare av mätmaskiner är familjeföretaget Wenzel som har ett brett produktsortiment.
Verkstadstidningen har besökt Wenzel i Tyskland och pratat trender inom mätning med företrädare för företaget.
Wenzel ligger i Wiesthal i Bayern cirka 45 minuters bilfärd öster ut från Frankfurt. Wenzel, som är en betydande tillverkare av mätmaskiner, sticker ut så till vida att de är en av få globala mätmaskintillverkare som fortfarande är familjeägda. Företaget grundades 1968 av Werner Wenzel.
–När min pappa startade företaget var antalet anställda tre, idag är vi runt 600 medarbetare runt om i världen. Över 300 arbetar i Tyskland, säger Heike Wenzel, vd och majoritetsägare av Wenzel Group.
I början var Wenzel underleverantör av specialdetaljer till mätmaskintillverkare. Under 1980-talet inleddes tillverkningen av egna mätmaskiner, Wenzel växte snabbt.
–Vi har sålt över 12 000 maskiner, säger Heike Wenzel.
Tyskland, som står för en fjärdedel av försäljningen, är Wenzels enskilt största marknad. Resten av Europa är ytterligare en fjärdedel, Nordamerika står för ytterligare en fjärdedel och Asien för ytterligare en fjärdedel.
–I Asien växer vi snabbt.
2022 var ett bra år för Wenzel med 20 procents tillväxt jämfört med 2021. Då ska man ha i åtanke att 2020 och 2021 var en mindre tillbakagång för företaget.
Wenzel har ett brett produktsortiment. Företaget har maskiner som ska stå i mätrum och maskiner som klarar av att mäta direkt i produktionen eller i närheten av den. Wenzel tillverkar även CT-maskiner, det vill säga 3D–mätning med röntgen.
–Det finns ingenting som vi inte kan mäta, säger Heike Wenzel.
Att mäta med CT (Computer Tomography) har blivit mycket viktigt bland annat vid icke-förstörande provning. Fördelen med CT–mätning är att man kan mäta det som annars är omöjligt att mäta, till exempel invändigt i detaljer/produkter. Med CT kan mycket komplexa detaljer mätas och det med lika hög noggrannhet som i konventionella koordinatmätmaskiner.
CT-tekniken kan användas för mätning av sammansatta komponenter som kan bestå av flera delar. Fördelen är att man inte behöver demontera eller dela dessa detaljer för att kunna utföra mätning. CT-maskiner är ett komplement till mer konventionella mätmaskiner.
Wenzels serie heter exaCT och finns i fyra storlekar. Den minsta modellen har ett maximalt mätområde på Ø83/h46 mm och den största Ø330/h700 mm. CT är en trend inom mätning berättar Heike Wenzel.
–Computer Tomography är mycket bra för mätning av mindre detaljer till exempel för medicinteknik som är en växande bransch för oss.
En annan trend är mätning i närheten eller direkt i produktionen. Allt fler mätmaskiner kommer att behövas på verkstadsgolvet menar Heike Wenzel.
–Idag mäter man snabbare och tidigare i processen. Genom att mäta direkt i eller i anslutning till produktionen upptäcker man förändringar och fel på detaljen tidigt i processen och kan agera därefter. Vi har utvecklat SF-modellen för detta ändamål.
En av maskinerna i serien är SF 87 som klarar mätningar i temperaturer mellan 21–35 grader Celsius. SF 87 är till för mätning av små och medelstora detaljer.
En av flera finesser med SF 87 är att den är flyttbar, vilket öppnar upp för flexibilitet. Det är enkelt att flytta mätmaskinen från ett ställe till ett annat i verkstaden, det kan exempelvis ske med en lagertruck.
Wenzel utvecklar även mjukvara, de har flera grupper inom företaget för detta ändamål.
–En av våra viktigaste uppgifter är att utveckla mjukvaror som är rikliga på funktionalitet och användarvänliga, säger Heiko Wenzel-Schinzer.
Han är chief digital officer på Wenzel och professor vid Hochshule Merseburg, i närheten av Leipzig. Heiko är också gift med Heike Wenzel.
Det ska vara enkelt för en cnc-operatör att genomföra mätningar av detaljer vid en mätmaskin som står direkt i produktionen.
–En cnc-operatör ska inte behöva vara expert på mätning, säger Heiko Wenzel-Schinzer.
Quartis är en av Wenzels användarvänliga mjukvaror. Quartis är Windows 10-kompatibelt och beskrivs av företaget som innovativt. Två av många funktioner i Quartis är – mätning av geometri, friform och kurvor kan kombineras i en samma mätmjukvara. Quartis stöder skanning av taktila, optiska sensorer och femaxliga mäthuvuden.
På den svenska marknaden är Wenzel rätt populär, ett av många exempel är en legotillverkare i södra Sverige som har åtta Wenzelmaskiner. Ravema, som representerar Wenzel i Sverige, Norge, Finland, har samarbetat med det tyska företaget sedan i mitten av 1990-talet.

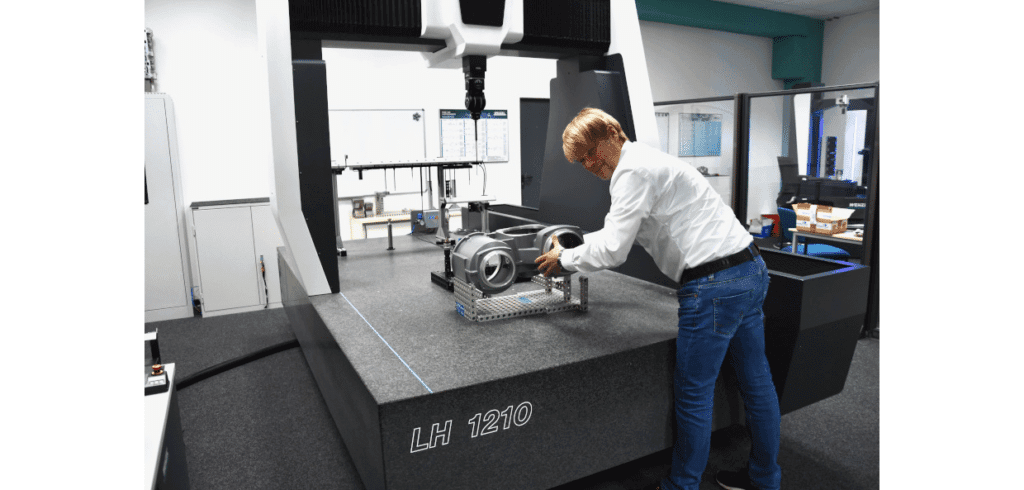

Den mest populära Wenzelmodellen är portalmaskinen LH som finns i gantry-utförande, där maskinen är öppen, och som bridgetype där portalen förflyttas över maskinbordet.
–LH är de maskiner som vi säljer mest av, säger Stefan Wiberg, produktspecialist och säljare på Ravema.
–Under den senaste tiden har vi sålt tre LH 1210-maskiner, två i Sverige och en i Norge. Vi har också flera intressanta projekt gå gång.
I en LH–modell kan 3D-mätning, det vill säga femaxlig mätning, utföras. En LH kan utrustas med Renishaws Revo vilket möjliggör mycket avancerad mätning. Wenzels programvaror är väl integrerade med Renishaws mjukvaror.
Foto: Per Sjögren
–Någon mjukvara från en tredje part behövs inte, säger Stefan Wiberg.
Revo är ett femaxligt mätsystem med ett indexerbart mäthuvud och en integrerad prob som skannar med hög prestanda.
Borden i Wenzels mätmaskiner är av granit (sten). Det finns flera fördelar med det menar Stefan Wiberg.
–Då samtliga mätande axlar är av granit erhålles mekanisk noggrannhet. Fördelen är att när man har samma material i alla axlar får man samma utvidgningsprocent, det vill säga att maskinen rör sig lika mycket i alla axlar. Wenzels mätmaskiner behöver inte temperaturkompenseras.
Granit är också mycket stabilt. Detta plus att luftlagringen och den mekaniska noggrannheten gör att luftförbrukningen i en Wenzel är liten jämfört med andra mätmaskiner.
Under sina fyra decennier som tillverkare av mätmaskiner har Wenzel skaffat sig ett välrenommerat namn för att bygga maskiner av hög kvalité. När det gäller framtiden för mätning är Heike Wenzel optimistisk. På min fråga var Wenzel står 2030 svarar hon:
–Vi är förhoppningsvis fortfarande ett starkt familjeägt företag. Vår målsättning då, kommer att vara precis som idag, att satsa på tillväxt. Vi kommer att ta marknadsandelar i framtiden.
Heike Wenzel avslutar:
–Det bästa med mätmaskiner är att mer eller mindre alla industrier har behov av dem. Komponenter och produkter som tillverkats måste mätas för att kvalitéten på dem ska kunna säkerställas.
