Det finns gott om alternativ för den som är ute efter effektiv teknik inom uppspänning. Nedan kan du läsa om ett par av många exempel som finns på marknaden, bland annat Stiefelmayers G-chuck.
Det tyska företaget Stiefelmayer är en stor leverantör av innovativa chuck- och uppspänningslösningar. En av deras produkter är G-chucken där systemet bygger på en sluten hydraulisk kolvenhet, som gör chuckbackarna hydrauliskt utjämnande. Detta har den stora fördelen att chuckarna kan manövreras som en vanlig 3-backs chuck.
Ingen hydraulisk eller programmeringsmodifiering av maskinen är nödvändig. Med de olika utförandena KAF, WHF, SBF och SHD kan nästan alla fastspänningar täckas för en deformationsfri fastspänning. Exempel på tillämpningar inkluderar kuggringar, aluminium-kolvar och aluminium-ringar, konringar, synkronringar och många andra tunnväggiga komponenter.
Traditionella chuckar, (2-, 3-, 4-, 6-backschuckar, med mera) har en gemensam referensyta, där backarna är fast ihop-kopplade som tvingar spännbackarna mot en cirkulär form.
–Stiefelmayers system bygger på att varje spännback påverkas av sin egen spännkolv, så att systemet spänner fast arbetsstycket centralt i det geometriska centrumet, men inte tvingar komponenten till en cirkulär form, säger Niclas Fhürong på GL Maskin & Verktyg som representerar Stiefelmayer.
Stiefelmayers system är att pressa backarna mot en gemensam referensyta på stoppskivan i chucken med hjälp av de oberoende kolvarna. Således kan varje spännback röra sig individuellt och anpassa sig mot arbetsstyckets form.
–Detta har fördelen att man till exempel kan spänna fast en elliptisk komponent utan att förvandla den till en cirkel, det vill säga spännbackparen kan helt anpassa sig till formen. Ellipsen blir således centrerad i sitt geometriska centrum, säger Niclas Fhürong.

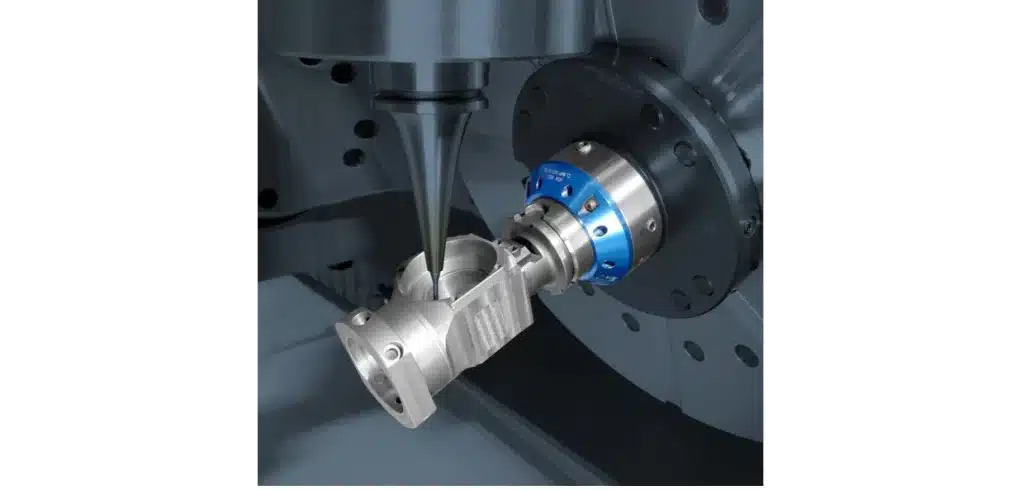

Swift Klamp från Kitagawa, som i Sverige representeras av Chuckcenter, är ett chucksystem för femaxlig bearbetning. Med Swift Klamp erhålles framför allt en mycket bra åtkomlighet runt en detalj. Systemet baseras på HSK-hållare (som kunden kanske redan har), och en basplatta som monteras i en femaxlig maskin eller på ett rundmatningsbord i en treaxlig maskin.
Swift Klamp finns i storlekarna HSK40, HSK63 och HSK100.
Basenheten finns i manuellt utförande och i luft/hydrauliskt utförande. Det är enkelt att bygga ut Swift Klamp om man vill tillämpa automation på maskinen.
Man byter ut den manuella basplattan till en hydraulisk enhet och man får ett snabbt och enkelt insteg till automation mycket tack vare att man redan har hållarna sedan tidigare.
Ett av Schunks många produkter är klobackar som används framför allt i chuckar på svarvar och i fräsmaskiner. Schunks klobackar är mycket viktiga för att precisionsbearbetning ska kunna erhållas.
Klobackarna är tillverkade av högkvalitativa material som härdat stål, aluminium och speciallegeringar, beroende på applikationen. Materialvalet påverkar klobackarnas hållbarhet och prestanda.
De vanligaste klobackarna är standardklobackar som finns i olika storlekar och material för att passa olika maskiner och arbetsstycken. En annan variant är mjuka klobackar som kan bearbetas för att exakt passa konturen av ett specifikt arbetsstycke, därmed minskas slitage och precisionen ökar.
Hårda klobackar är tillverkade av härdat stål för att ge lång livslängd och hålla formen över tid, även under krävande förhållanden.
Schunk kan även erbjuda kunder specialklobackar som är anpassade efter kundönskemål. Dessa backar kan ha speciella former eller beläggningar för att möta unika krav.
