Cnc-operatören ställer in en vagn i cellen med verktyg som ska förinställas och går sedan i väg. När operatören efter en tid kommer tillbaka är verktygen inmätta och klara för produktion. Detta kan utföras i Zollers Cora Measure LG.

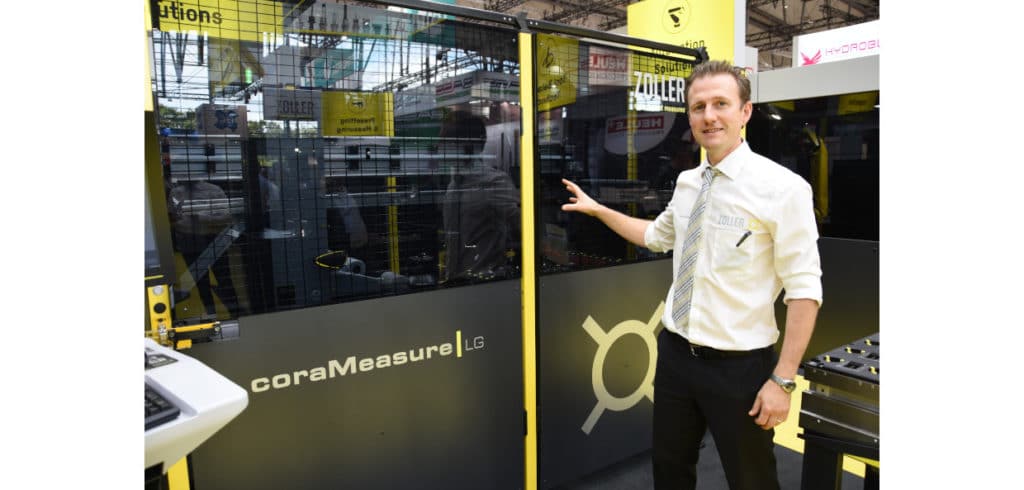

Tyska Zoller är en av de ledande tillverkarna i världen av mät- och förinställningsmaskiner. Det var under EMO-mässan i Hannover i september som Zoller visade Cora Measure LG.
–Det är en lösning för att automatiskt förinställa verktyg för skärande bearbetning i Zollers Venturion, säger Josef Axelsson, försäljningschef för norra Europa på Zoller.
Efter att en cnc-operatör/tekniker ställt in vagnen med verktyg i cellen går förfarandet till på följande sätt.
–En portalrobot plockar verktyg från verktygsvagnen och placerar dem i förinställningsmaskinen, där identifieras verktygen antingen med ett chip eller QR-kod, säger Josef Axelsson.
När verktyget är förinställt för bearbetning plockar roboten det förinställda verktyget och placerar det i paletten på vagnen. När alla verktyg är förinställda hämtar cnc-operatören vagnen och går med den till verktygsmaskinen.
I Cora Measure-lösningen är en mänsklig hand överhuvudtaget inte alls inblandad i förinställningsprocessen mer än att det är en person som kör in/ut en vagn med verktyg på paletter.
Automatiserad förinställning av verktyg är ett bra sätt för verkstadsföretag att effektivera sig än mer, då det innebär tidsbesparingar. Samtidigt som förinställning av verktyg utförs i cellen kan cnc-operatören/teknikern utföra andra arbetsuppgifter.
–En annan variant är att innan cnc–operatören går för dagen ställer hen in vagnen med verktyg i cellen. När operatören kommer tillbaka dagen efter är verktygen inmätta och klara för produktion, säger Josef Axelsson.
Förinställaren i Cora Measure LG är Zollers Venturion som det säljs mycket av på den svenska marknaden.
–Hälften av alla Zollermaskiner som säljs i Sverige, och då är alla Zollers maskintyper inräknade, är en Venturion, säger Josef Axelsson.
Såväl små som stora bolag använder sig av denna förinställare, till exempel Scania, Volvo, GKN. Venturion är en avancerad förinställningsmaskin med brett användningsområde. Den är extremt användarvänlig och utrustad med mjukvaran Pilot 4.
Det finns ett stort urval av standard och kundanpassade mätprogram till en Venturion som också är robust och byggd för verkstadsmiljö. Repeterbarheten i en Venturion är 1µm.
Denna förinställare är också utrustad med gränssnitt till cam-system och Zollers mjukvara TMS (Tool Management Solutions). Det är ett verktygshanteringssystem som håller koll på allt från beredningar till färdiga produkter.
TMS kan alltså koppla ihop förinställningsmaskiner med cam-system, samt hålla koll på verktyg, maskiner, delar, med mera. Genom att använda sig av TMS har ett företag full överblick över utrustningen som behövs för att produktionen ska flyta så effektivt som möjligt. Ett exempel är att man vet exakt var ett visst verktyg finns. TMS som har flera år på nacken är ett modulbaserat system som ständigt uppdateras.
Det finns flera fördelar med att förinställa verktyg för skärande bearbetning i en förinställningsmaskin, bland annat sparar ett företag både tid och pengar. Ju bättre skären är inställda i förhållande till varandra desto längre livslängd får de.
Att förinställa skärande verktyg utanför verktygsmaskinen innebär en kvalitetshöjning. Med förinställda verktyg har operatören också koll på ställängderna.
