Ett av många sätt att utföra automation i en 5-axlig fleroperationsmaskin är att använda sig av Matsuuras MX-serie. Det är 5-axliga fleropar utrustade med ett fullt integrerat palettsystem.
Matsuura, som i Sverige representeras av Masentia, ligger långt framme när det gäller femaxliga fleroperationsmaskiner och automation. En av den japanska maskintillverkans serier är MX som består av avancerade 5-axliga fleroperationsmaskiner utvecklade för hög precision, automatisering och att obemannad körning kan tillämpas. Serien är känd för sin tillförlitlighet och höga noggrannhet.
I en MX kan en stor variation av detaljer produceras på en relativt liten yta. Långa som korta serier, enkla eller väldigt komplexa detaljer kan utföras med hög lönsamhet. Maskinerna i MX-serien kan beskrivas som ”en fabrik” i fabriken.
Maskinerna i MX-serien passar bra för företag inom aerospace, medicinteknik, fordonsindustri och för verkstäder som behöver maskiner där precisionsbearbetning kan utföras.
I samtliga modeller i serien går det att tillämpa 5-axlig simultanbearbetning, det innebär att bearbetning av mycket komplexa detaljer kan göras helt färdiga i en enda uppspänning. Det minskar fel och förbättrar precisionen vid bearbetning av komponenter.
Femaxlig simultanbearbetning innebär stor produktionsfrihet för ett verkstadsföretag och öppnar upp för helt nya möjligheter för verkstadens tekniker och konstruktörer.

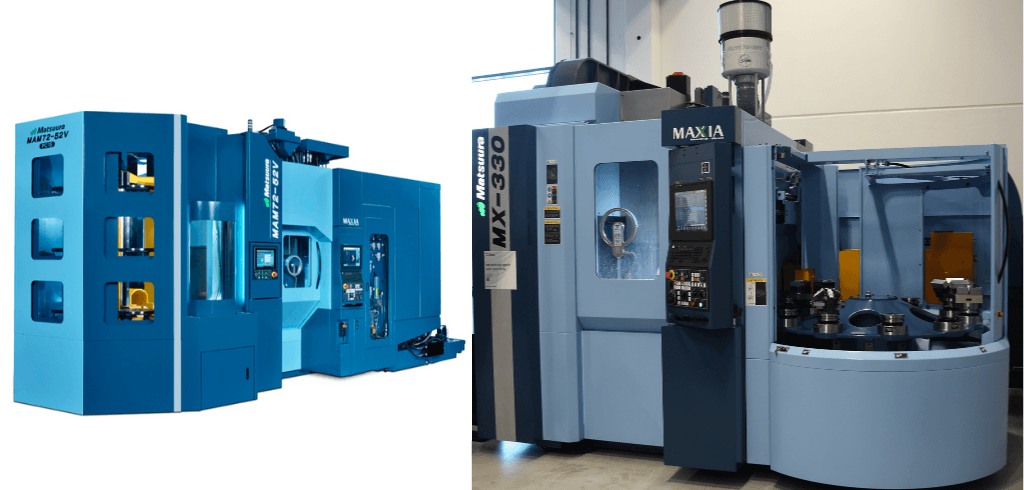

En modell i MX-serien är MX-330 som är kompakt och täcker endast en golvyta på cirka 1,86 x 3,05 meter. Palettsystemet är helt integrerat med maskinens styrsystem vilket innebär att det är en lättkörd och högeffektiv produktionscell. Antalet paletter är 10. Maximal spindelhastighet är som standard 15 000 rpm, option upp till 20 000 rpm.
Matsuura har fler koncept liknande MX, till exempel MAM72 som har utvecklats för att man ska kunna tillämpa obemannad körning i små till mellanstora serier. MAM står för Matsuura Automated Manufacturing och 72 för att i denna maskincell kan upp till 72 timmar av oavbruten produktion utföras.
Maskinerna i MAM72-serien är allt-i-ett-maskiner för obemannad produktion och konceptet kan även beskrivas som en ”fabrik” i fabriken. En av modellerna i denna serie är MAM72-52V, som är en maskincell i mellanklassen.
52V står för att maskinen hanterara paletter upp till 520 mm i diameter och 400 mm höga. Antalet paletter är 15 där varje palett inklusive arbetsstycke kan väga upp till 300 kg.
Palettsystemet är helt integrerat i Matsuuramaskinens styrsystem vilket innebär att det är en ”lättkörd” produktionscell.
Matsuuras inbyggda palettsystem innebär att verktygsmaskinen har full kontroll på samtliga paletter och har koll på vilka verktyg som finns i verktygsmagasinet.
MAM72-52V kan omprioritera bearbetning av paletter och köra en annan palett. Detta är mycket värdefullt om till exempel ett verktygsbrott skulle inträffa under obemannad körning.
Att använda sig av en maskin i MX- eller MAM72-serien innebär den fördelen att ett verkstadsföretag kan köra permanentriggat. Fixturer och paletter är riggade för återkommande jobb. Paletterna kan riggas under tiden som en maskin bearbetar för fullt, att rigga påverkar inte maskinens produktivitet.
Vid en manuellt betjänad fleroperationsmaskin är utnyttjandegraden betydligt lägre (beroende förstås på vem som arbetar vid maskinen och hur produktionen ser ut).
Vid manuell betjäning är det mycket stillestånd för att fixera/spänna upp ämnen vid nya bearbetningar. En operatör får passa fleropen efter att varje bearbetning är klar för att byta ämne.
